TXU薄型液压扭矩扳手
发送Email ShareTXU系列

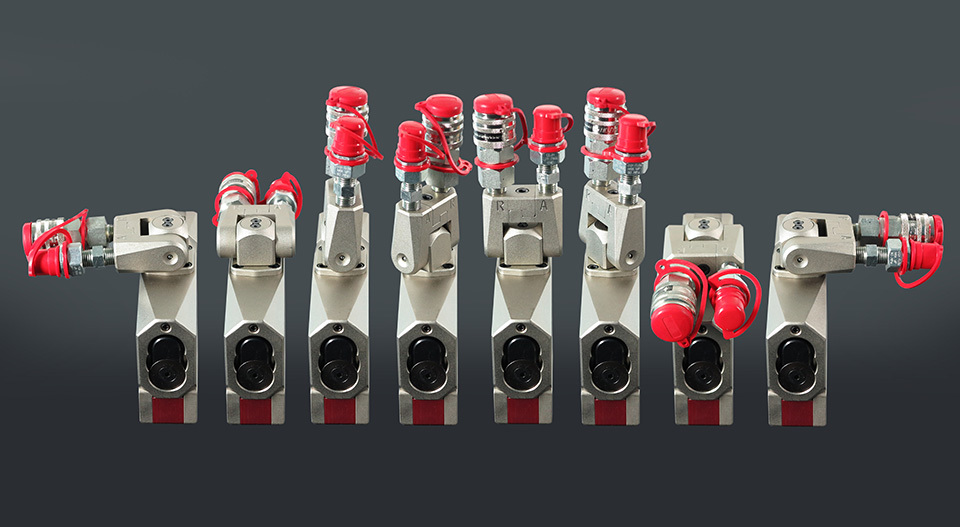

超薄型、可旋转、应用广泛液压螺栓工具
该TXU系列涵盖所有的基础，当谈到给你紧张的报名关装修。该工具不仅可以解决螺母周长问题，还可以缩短应用障碍物之间的工具长度。软管旋转组件位于工具壳体上方，可在每次应用中施加扭矩，精度为+/- 3％。
更多应用可调节！
- 美国原装
- 四种型号从192 Ft / Lbs到16,600 Ft / Lbs
- 每个单元在ISO17025实验室中进行校准
- 采用AQ认证合金制造
- 真正的TorcUP设计
我们从最大的低间隙液压扳手TX系列开始，使其更加适用于应用。每个有限的间隙螺栓连接应用都会带来挑战，但现在随着TXU的进一步解决问题。软管旋转组件定位在工具上方，液压缸和连杆长度缩短，从而使工具进入“IN BETWEEN”挑战性应用。
| 型号 | TXU-2 | TXU-4 | TXU-8 | TXU-16 |
|---|---|---|---|---|
| 最小扭矩(Ft/lbs) | 192 | 395 | 830 | 1560 |
| 最大扭矩(Ft/lbs) | 1928 | 3950 | 8630 | 16600 |
| 输出精度 | +/- 3% | +/- 3% | +/- 3% | +/-3% |
| 重复性 | 100% | 100% | 100% | 100% |
| 占空比周期 | 100% | 100% | 100% | 100% |
| 汽缸重量(磅) | 4.0lbs / 1.8kg | 6.9lbs / 3.1kg | 12.5lbs / 5.7kg | 16.0lbs / 7.3kg |
| 汽缸重量(公斤) | 2.40 | 5.40 | 11.90 | 21.0 |
| 链接重量(磅) | 3.50 | 7.60 | 14.50 | 28.0 |
| 链接重量到(磅) | 1.0 | 2.4 | 5.5 | 9.5 |
| 链接重量(公斤) | 1.5 | 3.4 | 6.5 | 13.0 |
| 链接重量(公斤) | 3/4" / 19mm | 1" / 27mm | 1 7/8" / 49mm | 2 3/16" / 55mm |
| 六角范围 | 2 9/16" / 65mm | 3 1/8" / 80mm | 4 5/8" / 120mm | 5 5/16" / 135mm |

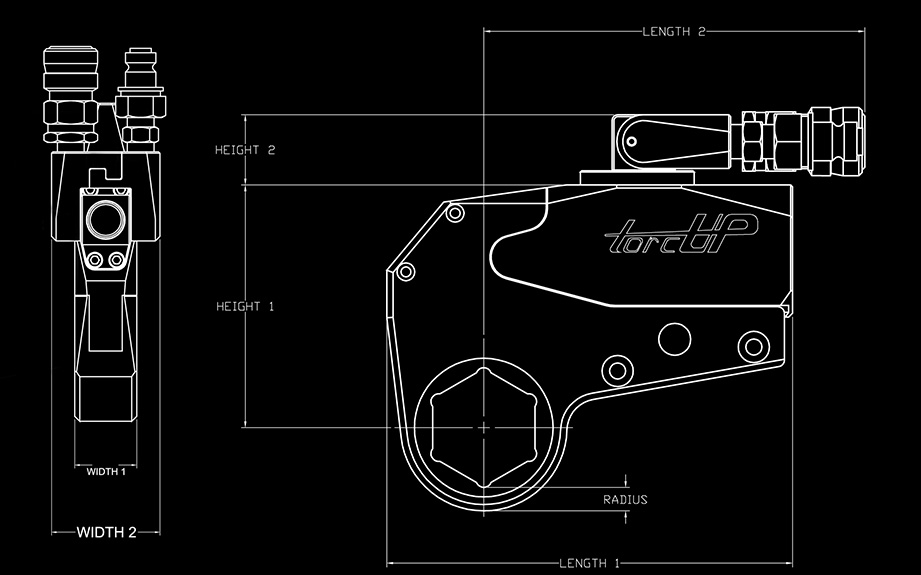

| 型号 | TXU-2 | TXU-4 | TXU-8 | TXU-16 |
|---|---|---|---|---|
| 长度 1 | 6.45" / 163.8mm | 7.87" / 199.9mm | 10.18" / 258.6mm | 12.93" / 328.4mm |
| 长度 2 | 5.99" / 152.1mm | 6.55" / 166.4mm | 7.34" / 186.4mm | 8.2" / 208.2mm |
| 宽度 1 | 1.25" / 31.8mm | 1.63" / 41.4mm | 2.05" / 52.1mm | 2.5" / 63.5mm |
| Width 2 | 2.19" / 55.6mm | 2.26" / 57.4mm | 2.26" / 57.4mm | 2.26" / 57.4mm |
| 半径范围(单位/毫米) | 0.37" / 9.6mm | 0.41" / 10.5mm | 0.56" / 14.2mm | 0.68" / 17.1mm |
| 半径范围(单位/毫米) | 0.59" / 15.0mm | 0.77" / 18.7mm | 0.93" / 21.0mm | 1.68" / 25.9mm |
| 高度 1 | 3.84" / 97.5mm | 4.93" / 125.2mm | 6.18" / 157.0mm | 7.58" / 192.5mm |
| 高度 2 | 1.11" / 28.2mm | 1.30" / 33.0mm | 1.30" / 33.0mm | 1.30" / 33.0mm |

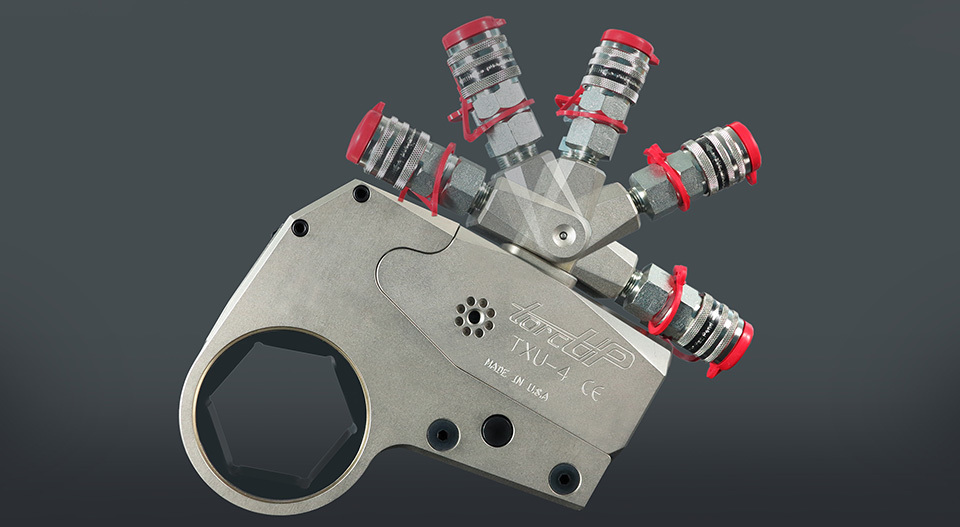

无极旋转设计
360度180度单旋转可缩短工具长度，适应障碍物应用。

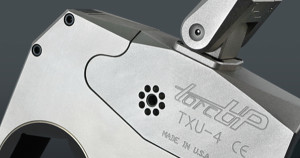

获得专利的“花生形”活塞
此功能允许圆柱和棘轮连杆具有相同的宽度。减少摩擦的滑块可防止活塞磨损。

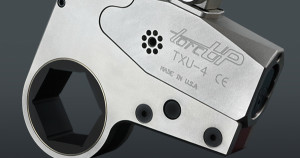

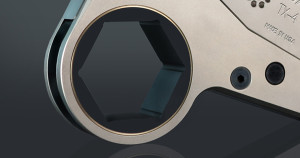

六角连接盒
每个连杆都配有钢制定位销，连接下部反应区域以增加强度。

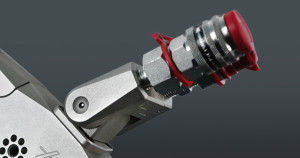

无滴灌快速连接器
这些额定值为3：1的安全连接器设计用于简单接合。耦合器套环确保安全操作。

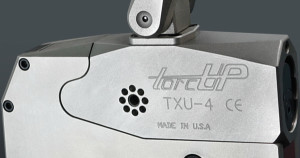

气缸和连杆材料
气缸和连杆均采用4340飞机优质高强度钢合金制造。

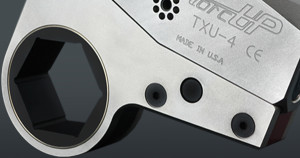

头部半径
尖头半径允许此工具适用于间隙限制使其他工具过于庞大的应用。
在线反应垫
这种设计确保每次都能实现无扭转反应。

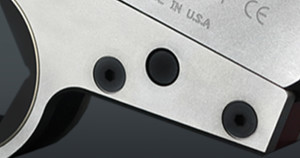

连杆销
一个销用于连接到气缸接合 - 不需要工具来更换棘轮连杆。

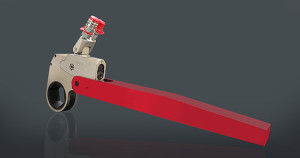

TXU内联反作用臂
该臂可以连接到驱动缸和棘轮连杆上，以提供远离工具的反应区域。
TXU工具手柄
用于TorcUP液压工具的符合人体工程学设计的手柄可以连接到工具上，以便安全操作和定位工具，同时保持双手远离任何反应点。
TXU低点反应桨
板桨板允许工具下方或法兰边缘的反应点。
带有拉索的TXU
这个附件的系绳设计允许链接销被拴在工具上，防止在切换棘轮链接时丢失或掉针。
TXU活动扳手
TX系列的扳手扳手,在封闭式标准大小和开放或关闭自定义大小,是一个独特的解决方案应用传统的链接将不适合的地方。

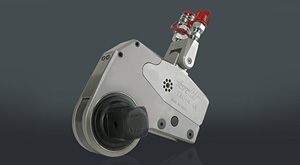

TXU十六进制异径管
定制的十六进制异径接头可用于所有TX模型减少链接上的六角开口。 这些衬套可以减少3/16”(5毫米)或更多,取决于所需要的。
TXU十六进制广场驱动器适配器
定制的十六进制广场驱动器适配器可用于广场驱动器(或十六进制动力)插入链接使用套接字与工业的影响。
