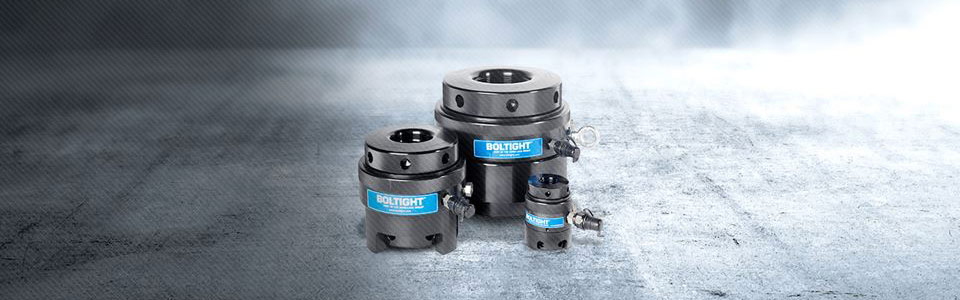

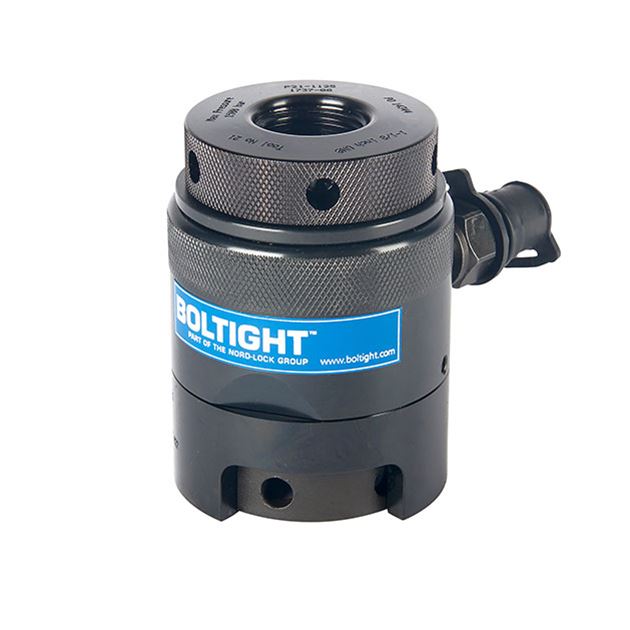

标准螺栓拉伸器

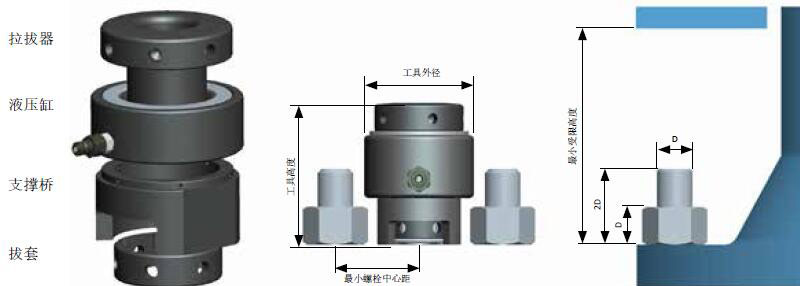

Boltight液压螺栓拉伸器是专门设计用于通用螺栓顶侧 应用的标准系列。 每套工具包括液压缸、连接桥、拉拔器和套筒。

可互换式转接器套件适用于通用液压缸,能够拧紧多种规格的螺栓。



专门设计,适用于大多数ANSI B16.5、Mss SP44和API17D法兰。与3/4"(M20)-4"(M100)的公制和英制螺栓兼容。Ce认证标志,最大工作压力1500 bar。

特性

  • 1500 bar MWP
  • 15mm行程
  • 外形合理,减轻重量
  • 快速释放连接桥
  • 单端口或双端口选项
  • 长寿命型复合密封

优势

  • 易于安装和拆除
  • 高度耐磨,耐腐蚀表面处理
  • 组件表面涂层处理(氮化物),极其耐用
  • 内部功能,补偿接头错位
  • 工具可以按顺序连接,提高操作速度并确保接头均匀压紧
  • 现货供应


Boltight通过LRQA质量认证,以及环保认证ISO 9001: 2015。Boltight工具在发货前均已完成组装、注油和压力测试。

Boltight解决方案可以利用高压液压系统同时拧紧和松开多个螺栓。

在螺母在零摩擦条件下拧下之前,螺栓预紧器拉伸螺栓,确保任何螺栓拧紧情况达到极度的准确、快速、均匀和安全。

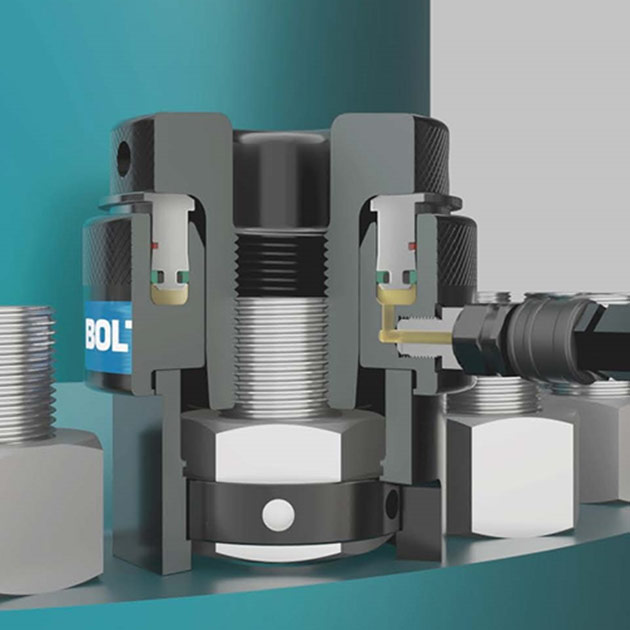

操作步骤

  1. 预紧器连接到螺栓或螺柱上
  2. 高压液压装置用于轴向拉伸螺栓
  3. 拉伸螺栓时,螺母从法兰上升起,再次上紧螺母后,释放液压,从而产生夹紧力
  4. 预紧器上的开口处允许螺母以很小的摩擦力向下拧紧
  5. 当液压压力释放时,螺母立即夹紧已经拉长的螺栓,产生预紧力。

优势

  • 直接施加预紧力来拉伸螺栓,不需要克服摩擦力
  • 施加的预紧力受到非常精确地控制,因为与施加到液压螺栓预紧器上的压力成正比
  • 预紧后,所施加的负载与所保持的负载之间的负载损失比扭矩相关的摩擦损失小20%
  • 可以根据预紧力损失来准确计算残余预紧力
  • 可以重复预紧

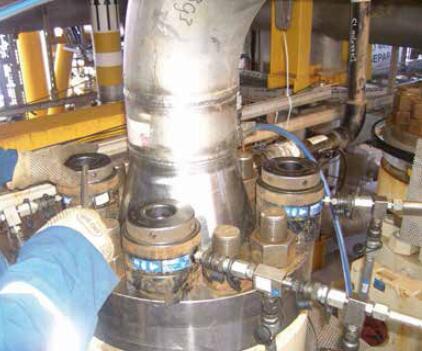

标准螺栓拉伸器用于石油管道法兰连接

标准螺栓拉伸器用于石油管道法兰连接

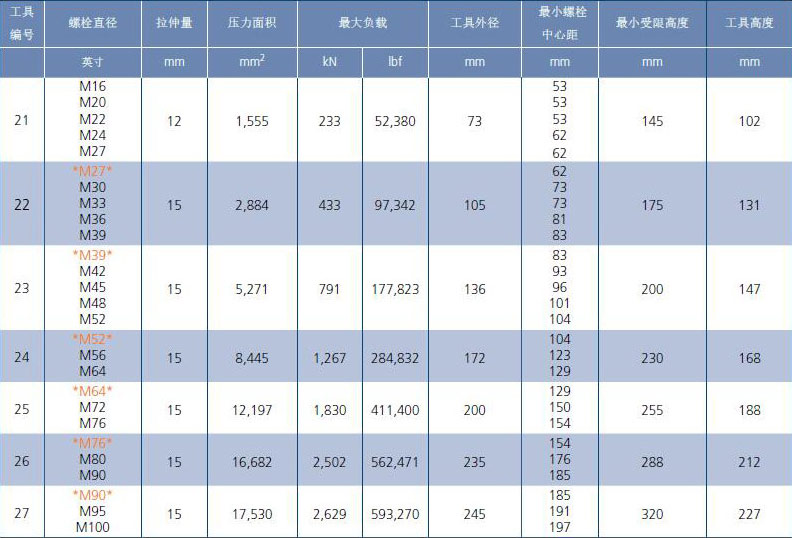

技术参数:
